內進流網板式格柵
內進流網板式格柵是一種替代傳統轉鼓格柵的細格柵,主要用于自來水廠,污水廠等各類污水處理項目中,用以分離和去除污水中的木楔、枝桿、毛發、纖維物等懸浮物,及應用于MBR膜前處理設備。
技術參數
格柵寬度B(mm) |
600~3000 |
安裝角度(°) |
60~90 |
孔徑 |
≤1 |
功率(KW) |
0.75~4.0 |
適用池深 |
2~15 |
適用池寬 |
≥1.5 |
沖洗水壓力(MPa) |
≥3.0 |
捕捉率 |
80-90% |
單臺處理量(萬噸/天) |
4-15 |
單位過水流量(參考)孔徑:≤3 |
700m3/h |
單位過水流量(參考)孔徑:≤4~6 |
900m3/h |
性能特點
1、捕獲細小懸浮物效率高;
2、上部垂直安裝大大節省空間;
3、柵板容易拆卸和替換;
4、過水量大;
5、替代傳統轉鼓格柵;
6、MBR膜前處理設備。

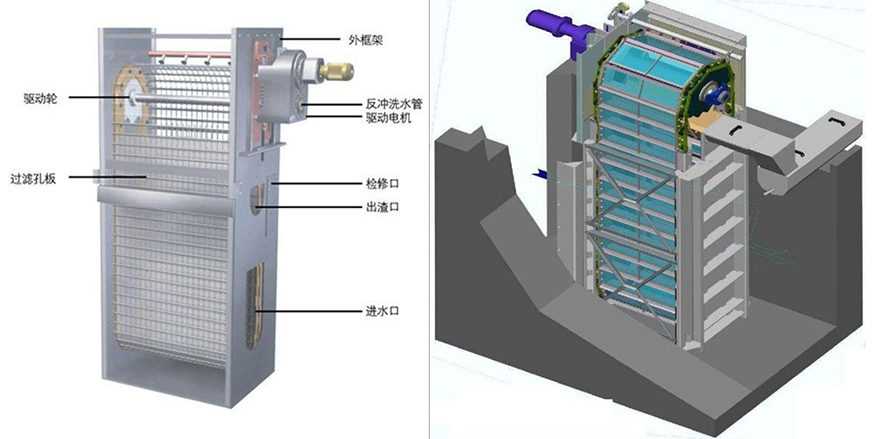

主要結構及工作原理
該設備主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統、集渣槽及電控系統組成。帶有懸浮物的污水進入該設備,污水從格柵兩側的網板流出,木模、枝桿、毛發、纖維物等懸浮物被截流在內壁上,并隨著回轉鏈的不停運動,提升至格柵頂部。設備頂部在網板外側設有壓力沖洗裝置,該裝置不停地對頂部濾網進行沖洗,把被截流的懸浮物沖刷到設備內部的集水槽中,自流出格柵。

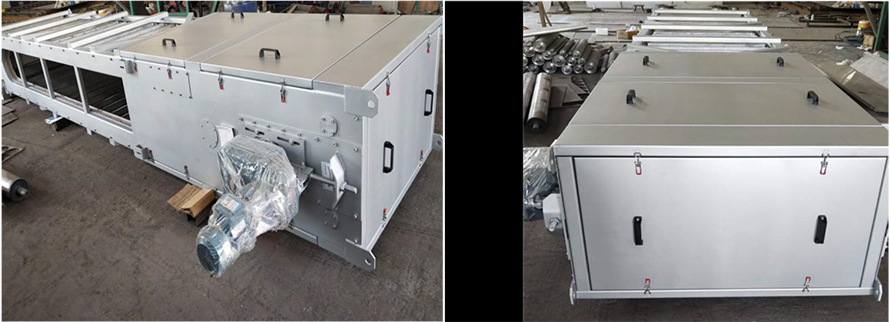

設備圖片
